显微电化学分析仪技术指标和优点

显微电化学分析仪技术指标和优点

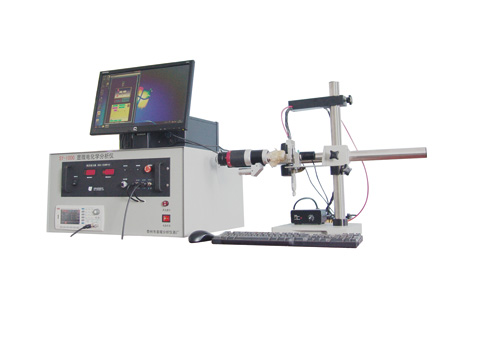

仪器采用工作站形式,由以太网对高速相机全方位控制,经高速图像采集卡及相关软件实现图像的采集处

理,通过西门子S7200系列PC实现温度、电场、等相关模拟量及过程控制。电解池采用髙透明石英玻璃·

体成型,电极一侧固定一侧上下可调。加热采用低压直流加热管,斜率升温,无强对流,无气泡,不影响

成像质量。高压电源采用模块式一体化恒功率高压电源--实现交流、直流、脉冲电场的施加。成像系统的

光源采用高亮LED,适配器采用无级调控实现亮度调节。以上各参数都均由工作站操控。

主要技术指标

●电源:220∨

●功率:≤2KVA

●油浴温度:0-150%C

●控温精度:±1°C

●电解池:长x高×厚=60×40×8

●高压电源:0-12000V功率:1.2KW

●输出电压(幅度):0~±5KV

(0~10KVP-P)62直流输出电流:10MA(脉冲电流>10MA)

●失真度:<1%(带宽內正弦波)6.4.带宽:DC~1000H4z6.5.响应:100VMS

●电压增益:1000倍6.7.输出监测:电压1:1000V由BNC端口和后置端子台输出(输出阻抗509)供示波器

观测。电流1V:2MA由BNC端口和后置端子台输出(输出阻抗5009)供示波器观测

●外置信号输入:0~±5VDC~1KHz由BNC端口输入(输入阻抗10Kg)。

功能用途:

建立电场下油水分离过程的显微观测系统,能够对油相(非极性相)-水相(极性相)体系的电分离过程

进行分析,硏究劣质原油与水混合体系在多种不同电场(交流、直流、交直流、脉冲电场)以及不同电场

强度下的油水分离微观机制。

●根据实际观测效果,可局部调整相关参数。

●能够清晰的拍摄到各种微米级的油/水滴,在各种高压电长作用下的聚集—长大—分离—沉降的动

态全过程。
